瑶盛智能无线遥控开关K1接线方式

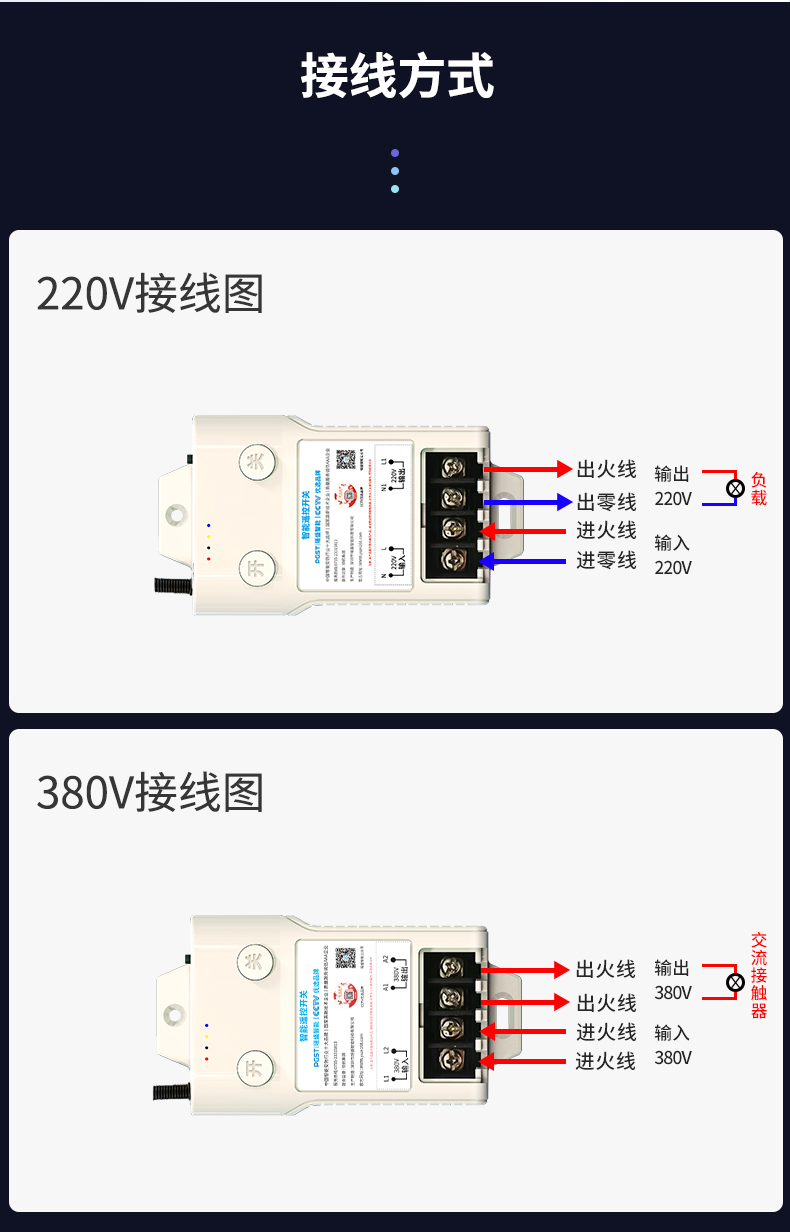

一、接线：
12V-48V/220V/380V接功率小于3KWr设备：
左边两个端口接输入电压，解码器边两个端口接输出设备。

电压是220V的，若功率大于3KW的设备，需配合交流接触器使用。接线方式如下：
1：交流接触器L1、L2接电源线220V;

2：无线遥控开关左边输入端口接交流器的L1、L2.

3：控制器右边的输出端口接交流接触器的A１、A２；

4：交流接触器T1、T2接设备，完成接线。

电压是380V接功率大于3KW的设备，需要配合交流接触器使用：

1：交流接触器L１、L2、L3接电源线380V

2：控制器左边输入端口接交流接触器的L1、L2；

3：控制器右边的输出端口接交流接触器的A1、A2；

4：交流接触器T1、T2、T3接设备，完成接线。

二、遥控器配对：
控制器通电，遥控器装好电池后，打开遥控器上面的开关，按后按一下控制器上面的学习按键，再发射遥控器任意键即可配对。
